항로표지용 RTU

하늘소프트의 항로표지용 RTU는 설치의 편의성을 위해 기존 제품 대비 소형화에 주안점을 두었으며, 소프트웨어 개발 전문 기업의 시각에서 직관성과 편리성을 추가한 GUI를 도입하여 마치 윈도우를 사용하는 것 같은 느낌의 사용자 인터페이스를 제공하여 현장에서의 장비 관리를 용이하게 도와드립니다.

표준 규격을 준수한 장비

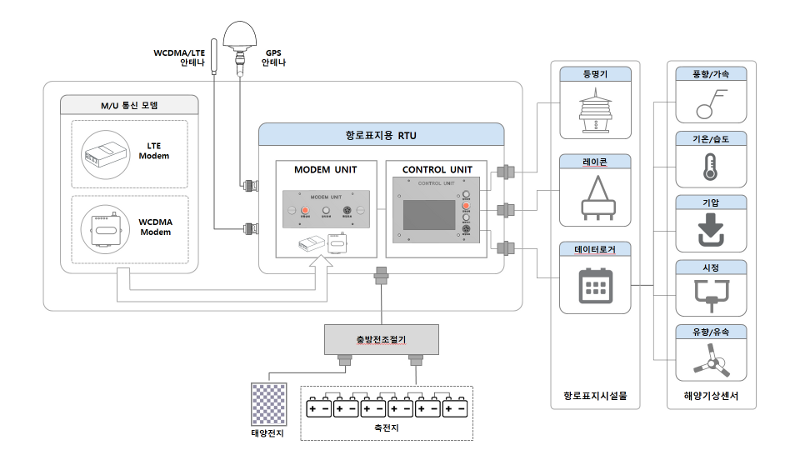

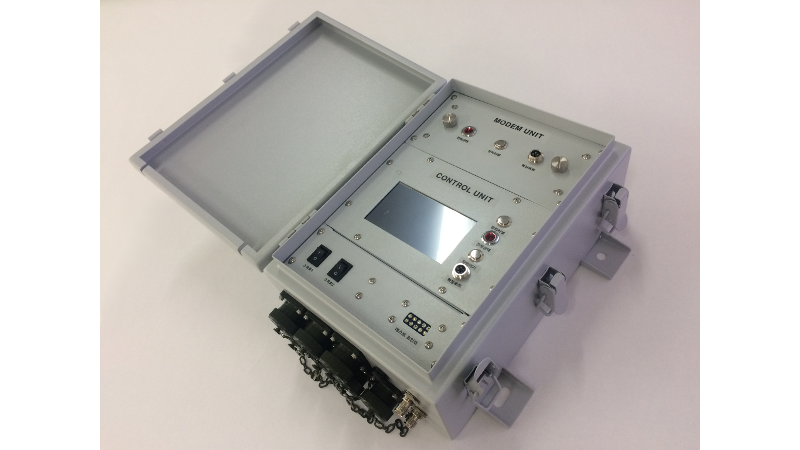

현장에서 운영되는 대부분의 장비에 적용되는 표준 규격을 준수하여 제어장치(C/U)와 통신장치(M/U)로 구성되어 있습니다. 제어장치(C/U)는 자국에 설치된 등명기, 충방전조절기, 레이콘, 데이터로거 등의 항로표지시설물의 전원 및 동작을 제어하고 이들과 직렬통신을 통해 해상정보를 수집합니다. 통신장치(M/U)는 WCDMA(3G) 또는 LTE(4G) 무선통신용 모뎀을 장착하여 공중 무선통신망과의 연계를 통해 자국의 관리정보 및 제어장치에서 수집된 해상정보를 원격의 운영센터로 보내거나 원격에서 항로표지시설에 대한 감시, 제어 수행이 가능하도록 통신 인터페이스를 제공합니다.

편리한 사용자 인터페이스

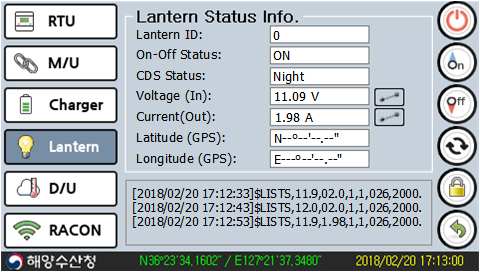

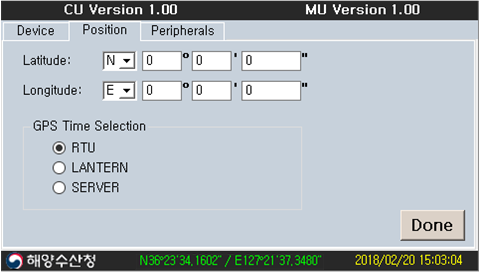

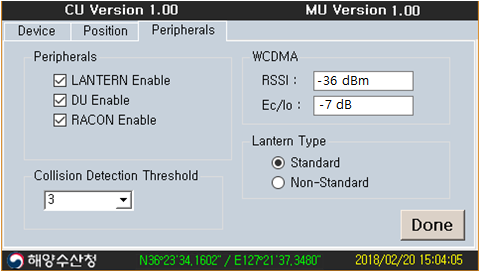

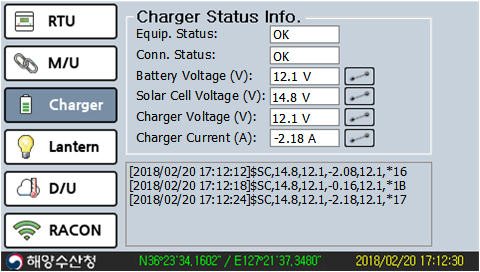

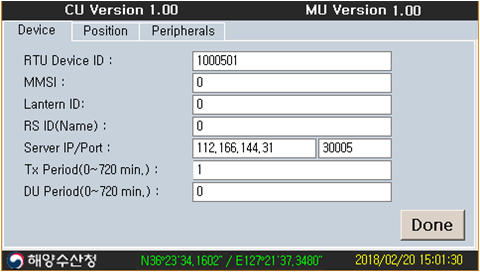

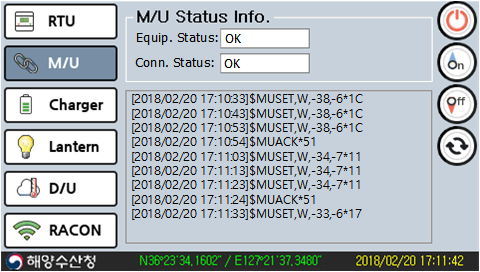

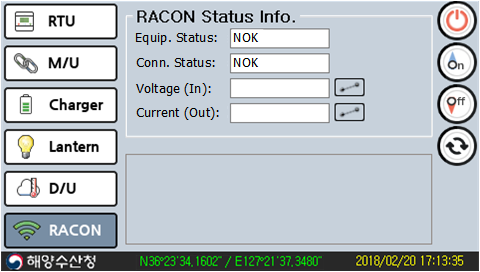

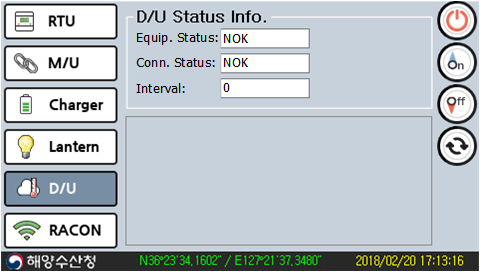

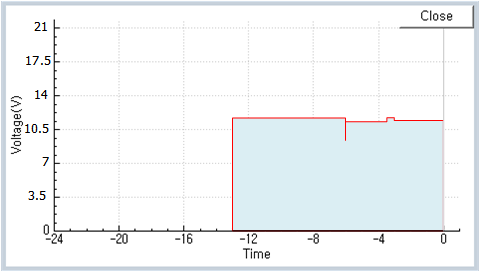

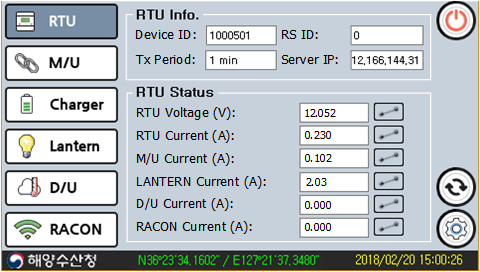

소프트웨어 개발 전문 기업의 기술력을 활용하여 4.3인치의 컬러 TFT-LCD에 터치 그래픽 사용자 인터페이스를 적용하여 윈도우를 사용하는 것 같은 느낌의 친숙한 사용자 인터페이스를 제공합니다. 장비 관리자는 제공되는 그래픽 UI를 통해 등명기의 점등·소등 상태 및 항로표지시설의 수집데이터와 소모 전압, 전류의 상태를 일목요연하게 확인하며, 운영센터와의 통신을 위한 통신모듈의 상태와 통신망 접속 상태를 파악할 수 있습니다.

제품 사양표

항목	내용

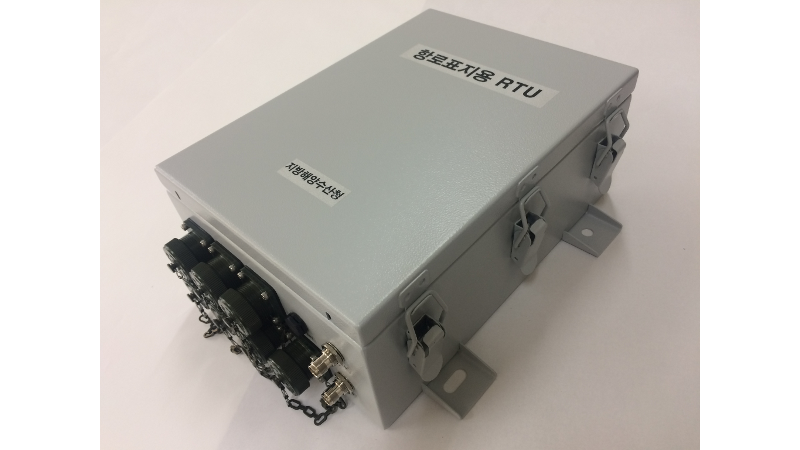

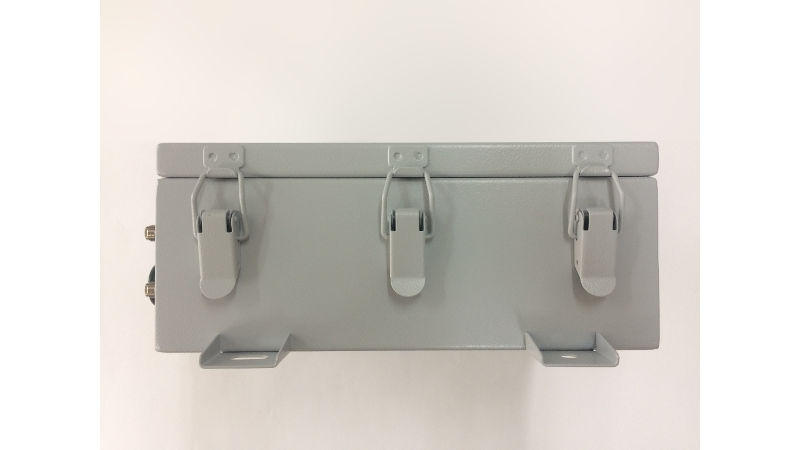

함체	스테인레스 스틸 SUS 304 (방수형 분체 도료)

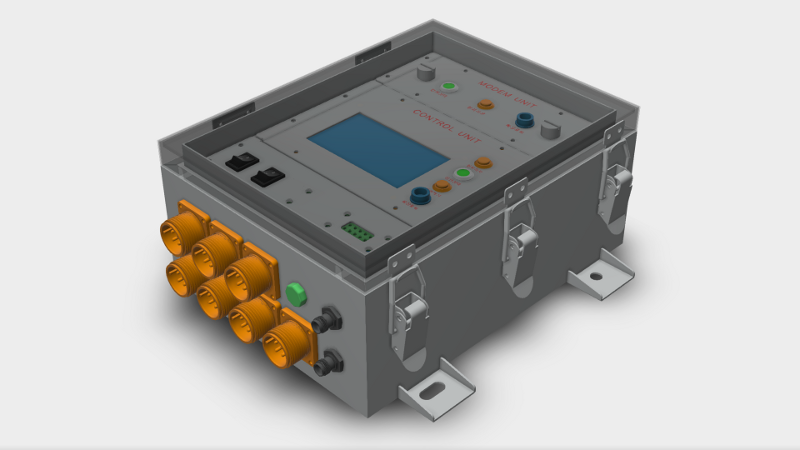

크기	216.00(W) x 286.20(L) x 126.90(H) (브라켓/커넥터 제외) 282.00(W) x 310.18(L) x 128.50(H) (브라켓/커넥터 포함) 함체 도면 보기
중량	6.2Kg
방수 규격	IP67 (외함체)
중앙처리장치(CPU)	Atmel MPU SAMA5D31 Cortex-A5@536MHz RAM : 256MB 256MB NAND Flash (운영체제 및 프로그램 메모리)
디스플레이	TFT-LCD 4.3" 감압식 터치 스크린 해상도 : 480 x 272 크기 : 105.5 x 67.2 x 4.05 (밀리미터 단위)
정격 전압	DC 12V 허용 전압 범위 : 정격 전압의 ±10% 이내 (10.8V ~ 13.2V)
소모 전류	C/U : 2.4Ah/day 이하 (대기 상태) M/U : 3.0Ah/day 이하 (WCDMA 모뎀 장착시)
외부 장치	3G WCDMA 모뎀 4G LTE 라우터/모뎀 GPS
통신 포트	COM1 : 등명기(C/U) COM2 : 충방전 조절기(C/U) COM3 : 데이터 로거(C/U), GPS(M/U) COM4 : 레이콘(C/U) COM5 : C/U ↔ M/U 통신 COM6 : 펌웨어 다운로드 (C/U, M/U)

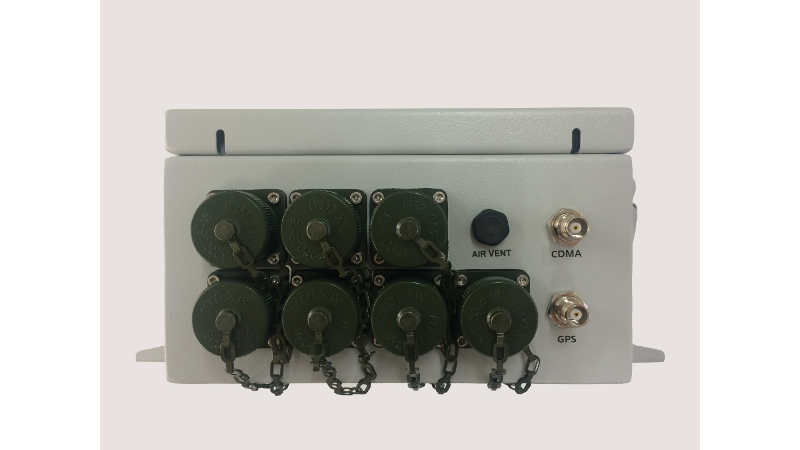

외부 커넥터	M1 : 메인 부하 전원 (입력) M2 : 충방전 조절기 데이터 통신 M3 : 레이콘 부하 전원 (출력) M4 : 레이콘 데이터 통신 M5 : 등명기 전원 (출력) M6 : 등명기 데이터 통신 M7 : 데이터 로거 전원(출력) 및 데이터 통신 R1 : WCDMA 모뎀 송수신 안테나, TNC Female R2 : GPS 수신 안테나, TNC Female 커넥터 배치 보기

항로표지 용도를 벗어나서 일반적인 활용 용도에 대해서도 하늘소프트의 RTU는 IP67 방수 규격을 만족하여 설치 장소에 따른 제약이 없으며, 전체 여섯 개의 주변 장비의 관제가 가능하고, WCDMA/LTE 통신 기능을 제공하므로 해상 뿐만 아니라 산림, 공장 설비 감시, 원격 검침 등 다양한 산업 분야에도 충분한 활용이 가능합니다.
